Здравствуйте.
Пока катался по Азии, мне выточили новую ось переднего колеса, которая подходит под подшипники от BMW F650GS и перья от Yamaha WR426F. Недавно поставил, делюсь.
В самого начала было понятно, что новую ось придется вытачивать заново. Концепция состояла в том, чтобы сохранить родные Бэховские ступичные подшипники и втулки передней оси — так точить меньше 🙂 С обмерами не возникло никаких затруднений, но вот чертеж получился монструозным, поскольку я ну не чертежник совсем, и Бауманок не заканчивал. Но мне сказали, что все понятно, так что, думаю, им можно пользоваться… Хотя, я уже заразился витиеватостью инженерных мыслей, которая очень характерна для марки BMW. Не исключаю, что можно было бы сделать гораздо проще.
Итак, чертеж! 🙂
Сама ось.

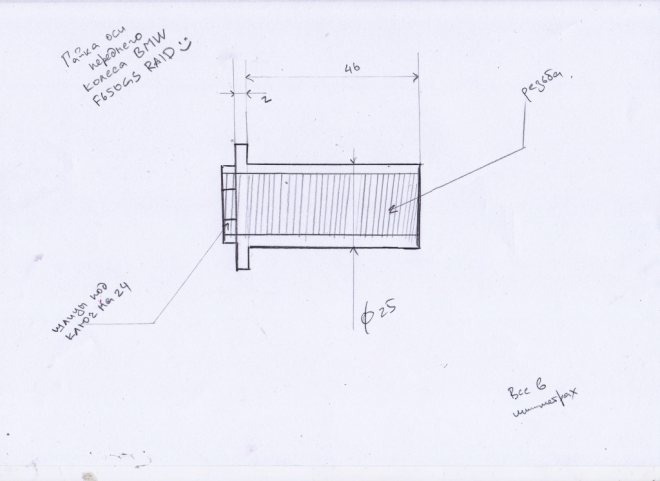

Гайка.
Заодно и родилось новое название для того мутанта, который получится из моего мотоцикла 🙂 Если подвеска от Ямахи, то и в названии должно быть что-то от Ямахи. А у Ямми есть Raid. Значит и мотоцикл-мутант будет называться BMW F650GS Raid!

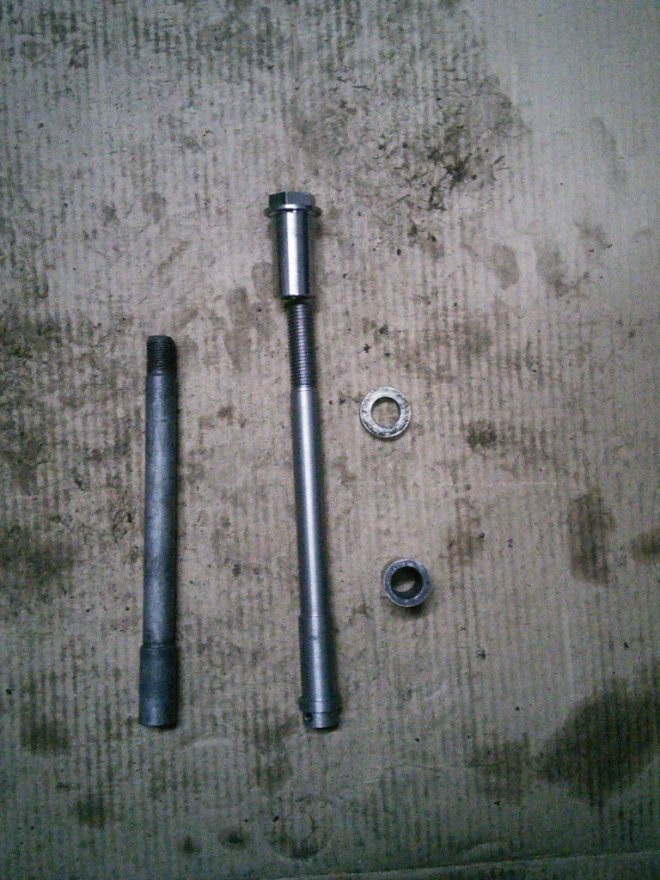

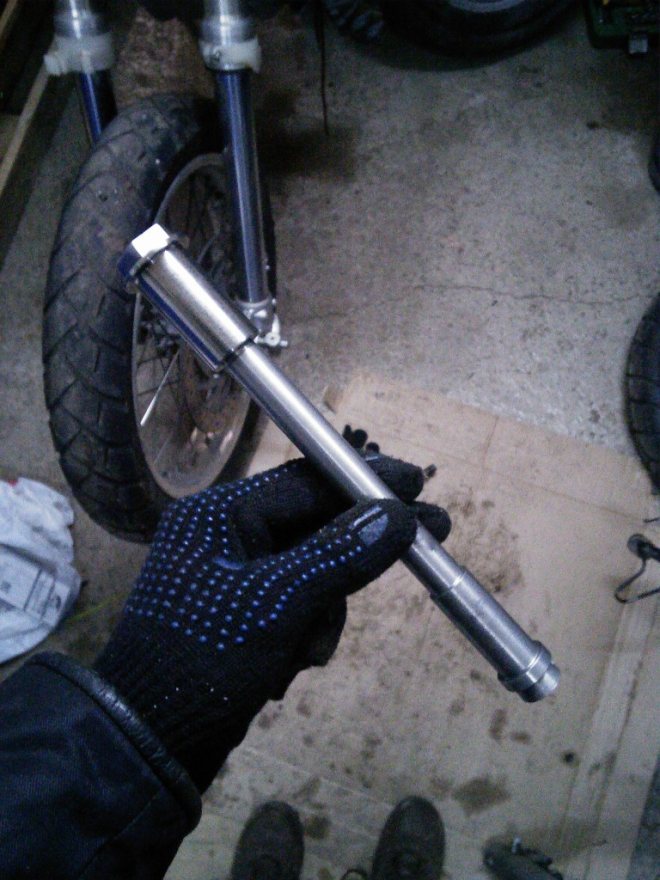

И вот, Миша выточил мне ось, незначительно упростив конструкцию со стороны шлиц под ключ на оси. Напрасно, конечно, но ничего страшного, работа была выполнена на очень высоком уровне. Для сравнения: старая и новая ось.

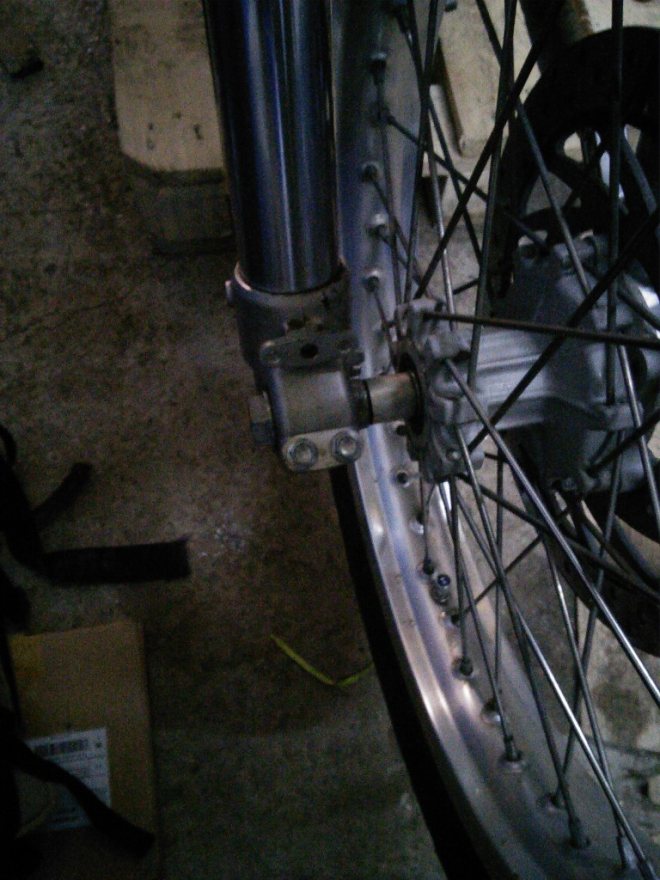

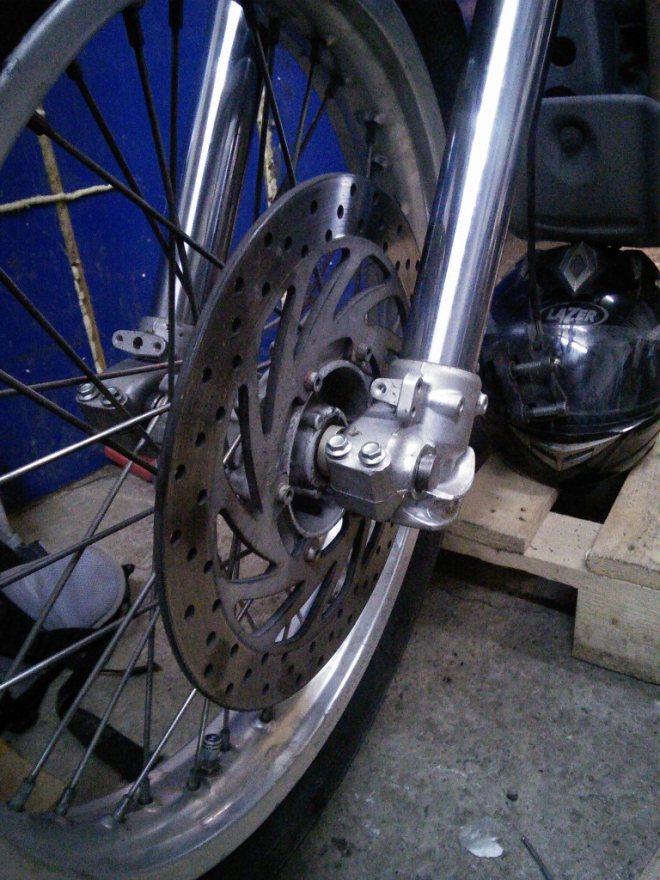

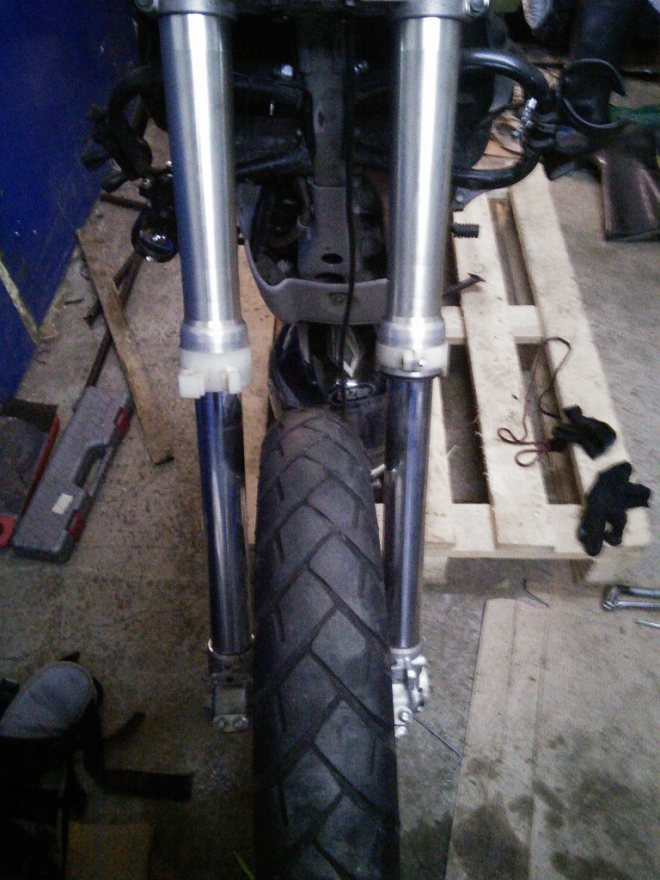

Поставил ось…
…ииии оказалось, что я немного ошибся с резьбой. Надо было резьбовую часть на оси увеличить примерно на 4 мм. Будем доделывать.
Все.
