Пришлось перед началом сезона немного поковыряться с приборкой мотоцикла моего брата (Honda CB 400 1994 года выпуска). А случилось вот что. Прошлый хозяин этого мотоцикла как-то неудачно приложился приборкой об асфальт и немного ее побил, но будучи человеком рукастым, решил эту проблему дешево и креативно. Он просто собрал приборку заново, используя стаканы от китайской приборки, кишки от старой приборки, а шкалы спидометра и тахометра, как мне показалось, от мотоцикла Honda cb-1. В результате все отлично работало, но хреново смотрелось. После недолгих манипуляций приборка стала выглядеть так:
По-моему — не плохо.
А вот о том, как она выглядела изначально и что мы с ней делали — под катом.
Симптомы.
Мы столкнулись аж с двумя видами симптомов. Внешними, выражавшимися в треснувшей шкале тахометра и дырке на месте одометра.
И с внутренними: изнутри стаканы приборки были просто разбиты вхлам..
Хотя были видны следы пайки, решено было все переделать, от дырок избавиться.
Ремонт приборки мотоцикла Honda CB 400.

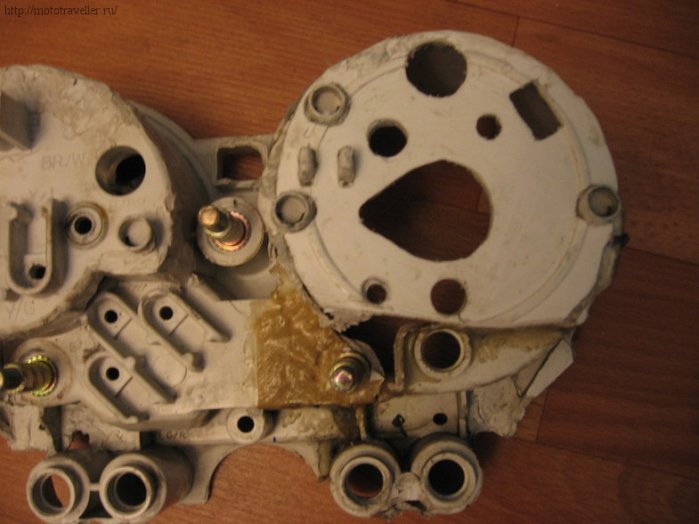

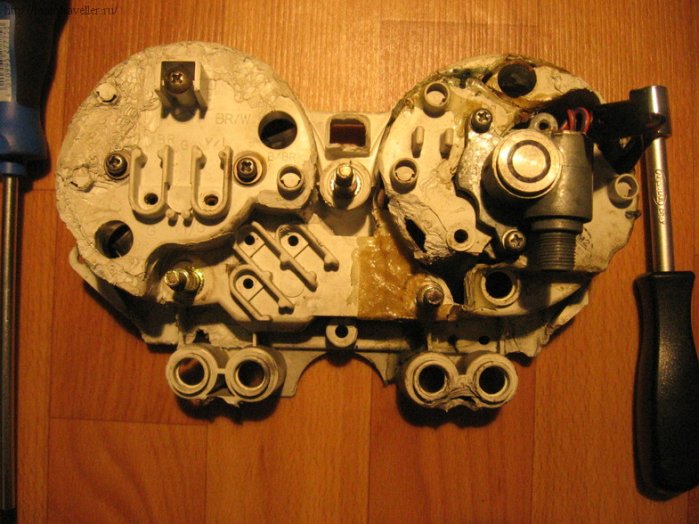

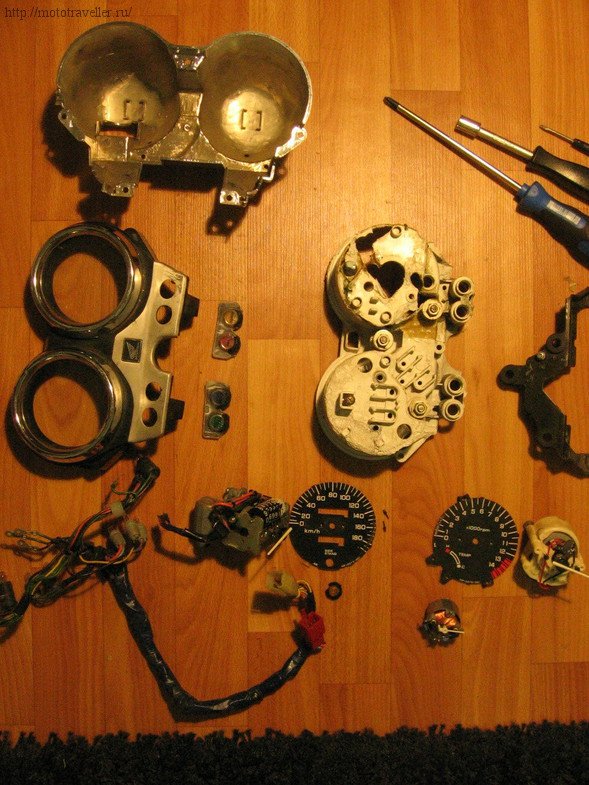

Вопщем так: разобрали приборку, вид изнутри ужаснул.
Все в дырах, не хватает нескольких крепежей.

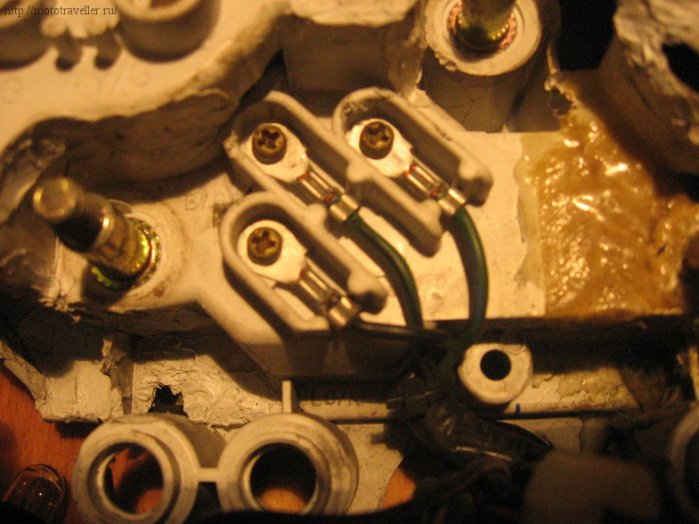

При разборке приборки настоятельно рекомендую маркировать контакты, поскольку одинаковых проводов довольно много, потом можно и не собрать 🙂

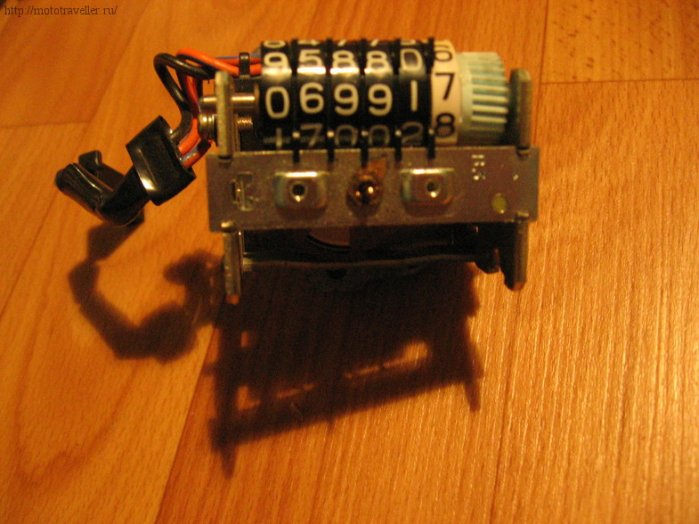

В принципе по ходу я все склонял брата на то, чтобы выставить одометр на ноль 🙂 Но он наотрез отказался скручивать километраж.. Я думаю, зря, поскольку до него эту процедуру с 1994 года проделывали много раз, и большой разницы между 16 000 километрами и нулем вот именно на его мотоцикле я не вижу)
В общем, надо было проделать следующие манипуляции: как-то залатать дыры в стакане приборки, восстановить недостающие крепежи и придумать что-то с треснувшими шкалами спидометра и тахометра.

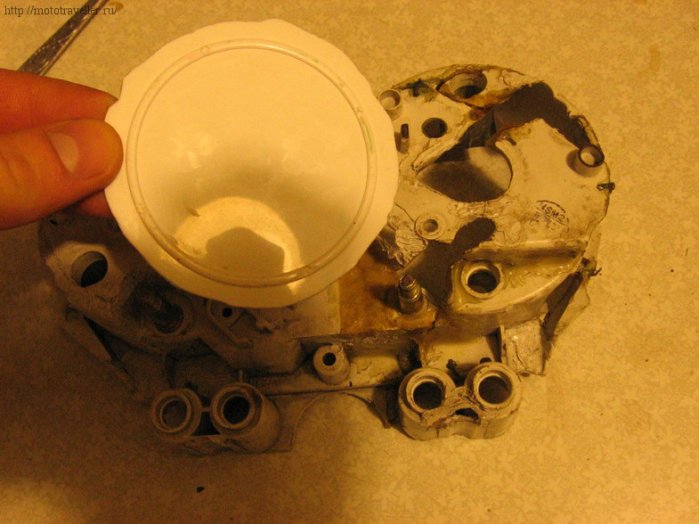

Начали с дырок в стаканах. Украли у мелкой племяшки ее пластиковую тарелочку, обрезали ее и просто наплавили на стаканы.
Старый-добрый метод спайки пластиковых деталей)
Результат налицо.
Недостающие крепежи под саморезы просто наплавили зажигалкой из старой зубной щетки. Процесс, я думаю, объяснять не стоит. Скажу только, что держится отлично.

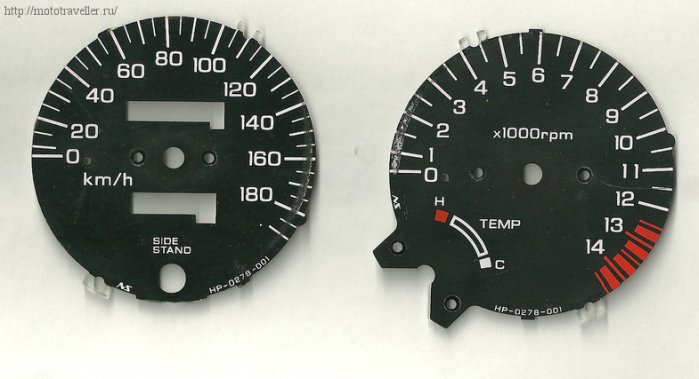

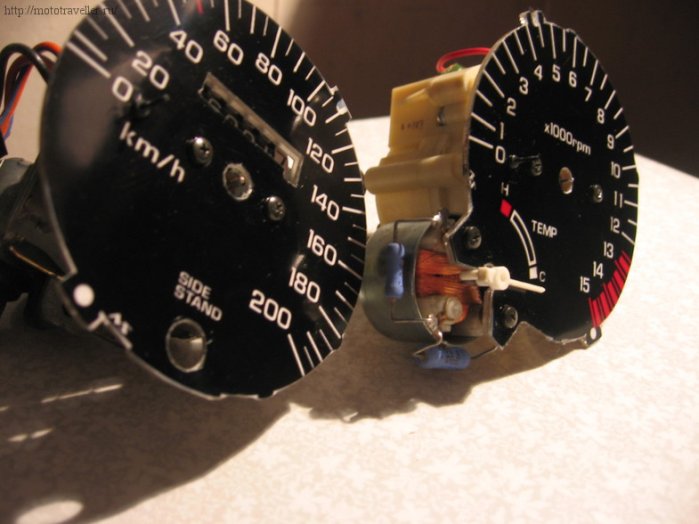

Постепенно добрались до восстановления шкал спидометра и одометра. Сначала была идея отпечатать новые шкалы на пластике. Обзвонив пару страниц Гугла (запрос «изготовление пластиковых номерков» для гардеробов или «печать на оргстекле»), поняли, что выйдет дороговато. Самое дешевое предложение, которое мы нашли, было в районе 1500 руб. С такими затратами проще уже было добавить немного и купить новую китайскую приборку. Поэтому мы пошли другим путем. Отсканировали шкалы приборки, трещины заклеили супер-клеем.
И отдали на отрисовку моей подруге-дизайнеру, т.к. я в векторной графике полный ноль 🙁 Заодно заложили в техническое задание небольшие изменения, просто ради прикола: шкалу спидометра продлили до 200 км/ч, а шкалу тахометра — до 15 000 оборотов. В принципе, с таким же успехом Ася могла бы нарисовать на приборке и волков этих ваших, и языки пламени, так что мотайте на ус! Фактически, раскрываю реально дешевый вариант тюнинга приборки 🙂

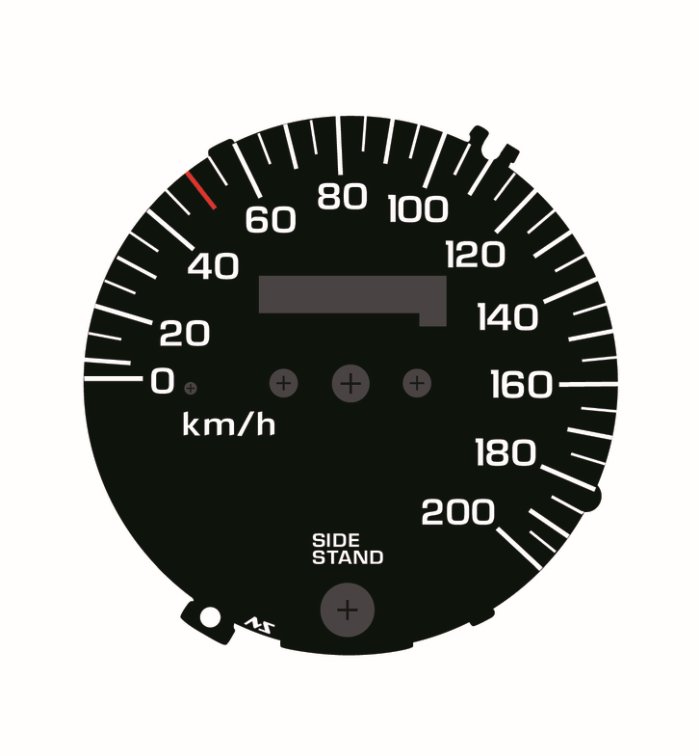

Это превьюшки для печати шкал приборки на пленке-самоклейке. Конечно, с этих файлов печатать нельзя, поэтому все необходимое заливаю сюда одним архивом. Там и векторные файлы в кривых, уже подготовленные для печати, и тифы — для печати в фотолабораториях, оборудование которых не работает с векторными файлами. Мы в итоге печатали с тифа на самоклеющейся пленке в Фотопроекте. Там есть такая хитрость, называется «цветопроба». Стоит это 40 рублей, а на лист с цветопробой вполне влезают обе шкалы. Вот это цена! Просто мечта таких нищебродов, как мы с братишкой))
И последнее: печатайте на матовой пленке, иначе от бликов потом не избавитесь.
В принципе, все. Собрали приборку с герметиком наперевес, потом брат установил ее на мотоцикл.
Фактически, починили приборку за 40 рублей) Напоследок скажу еще несколько хитростей, если кто-то конечно столкнулся с такой же проблемой и решил пойти по нашему пути.
1) Если потеряли или сломали ограничитель от стрелки спидометра или одометра, вместо него можно поставить обычную скрепку, разницы не видно.
2) Калибруйте стрелку спидометра чуть ниже ограничителя, всего на пару миллиметров, а потом просто перекидывайте через ограничитель. Скорее всего, после всех этих манипуляций с приборкой спидометр будет немного врать, но, если откалибруете, как я сказал, он будет врать не так сильно 🙂
Да, и еще раз похвастаюсь результатом)
Все.
